更新时间：2025-12-12

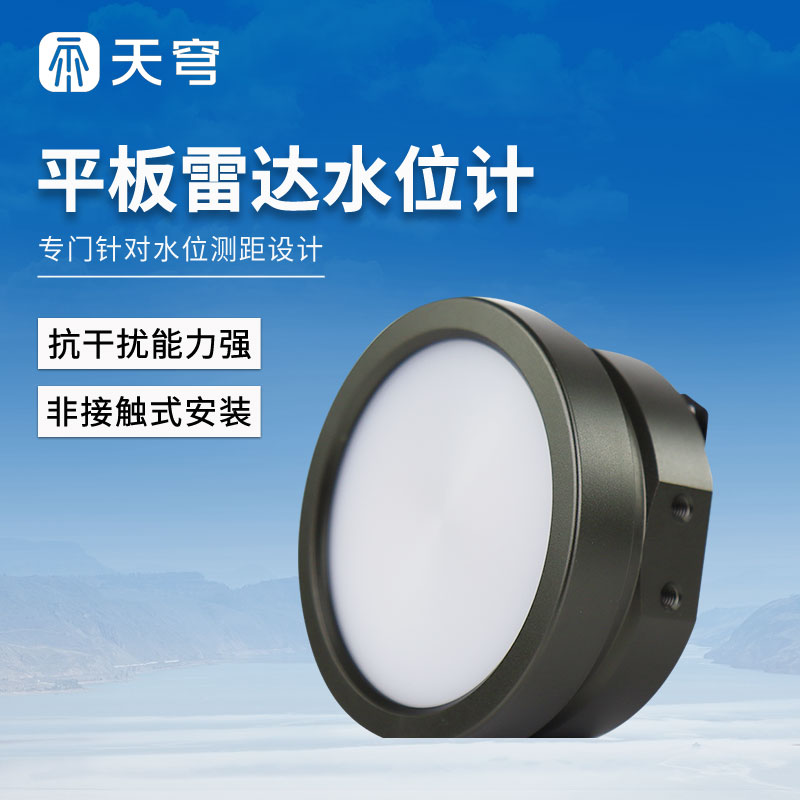

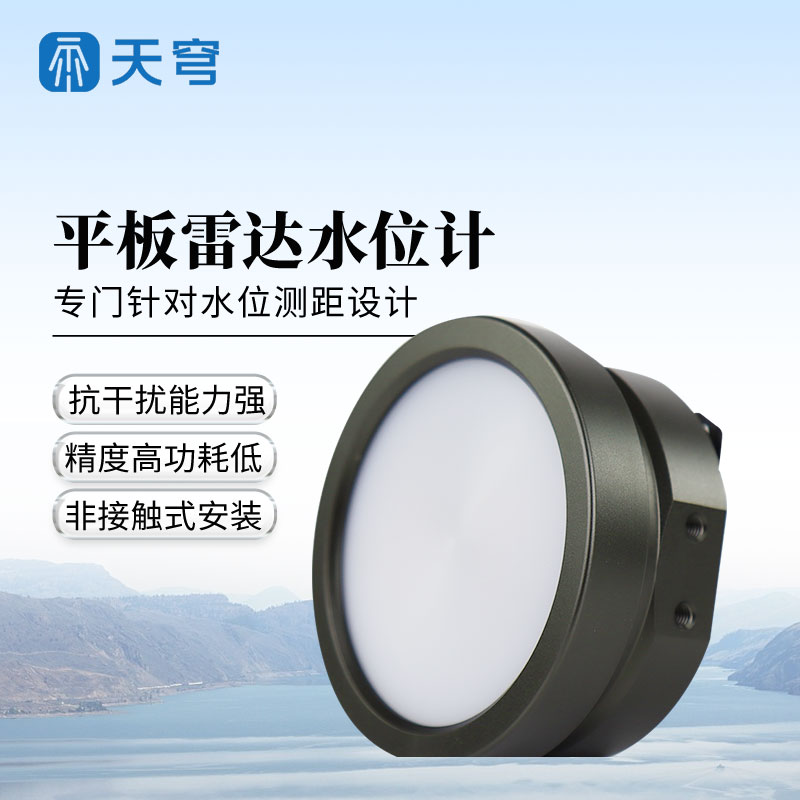

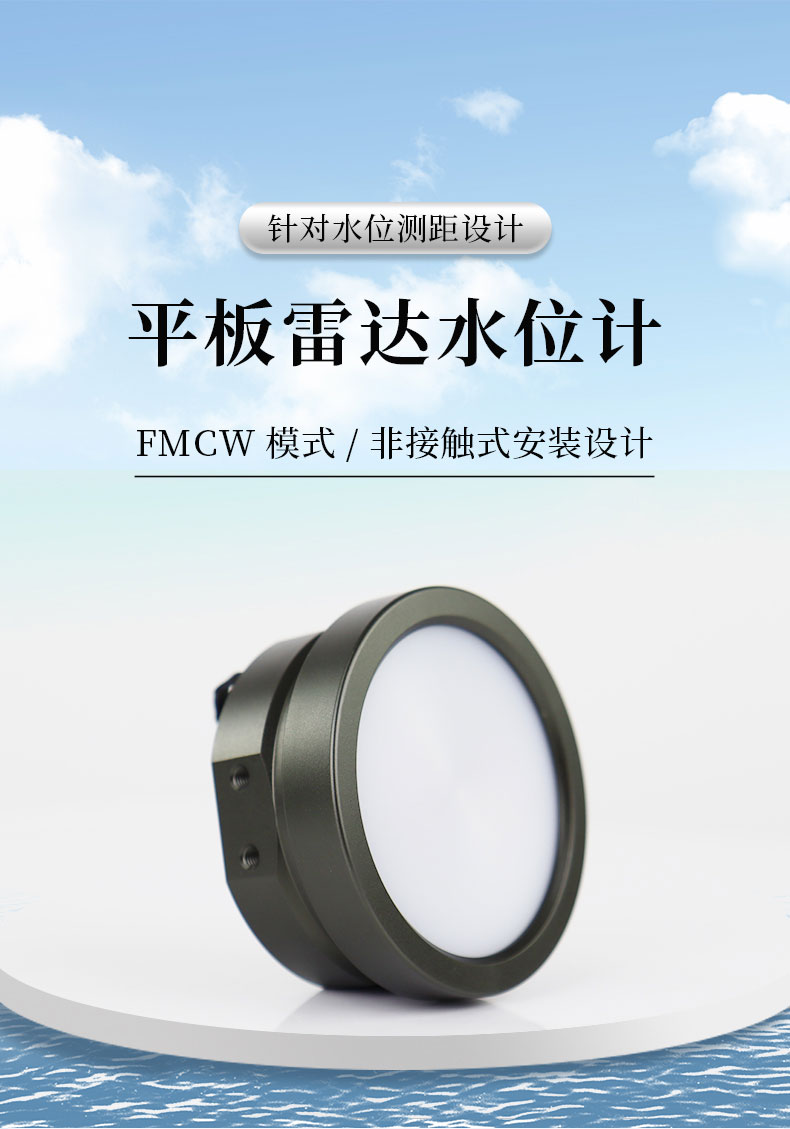

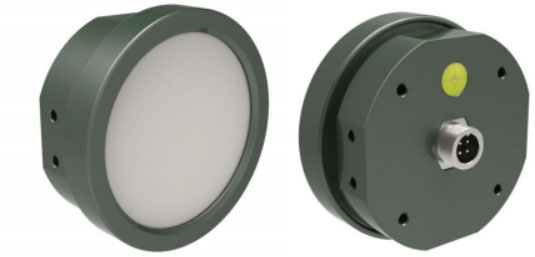

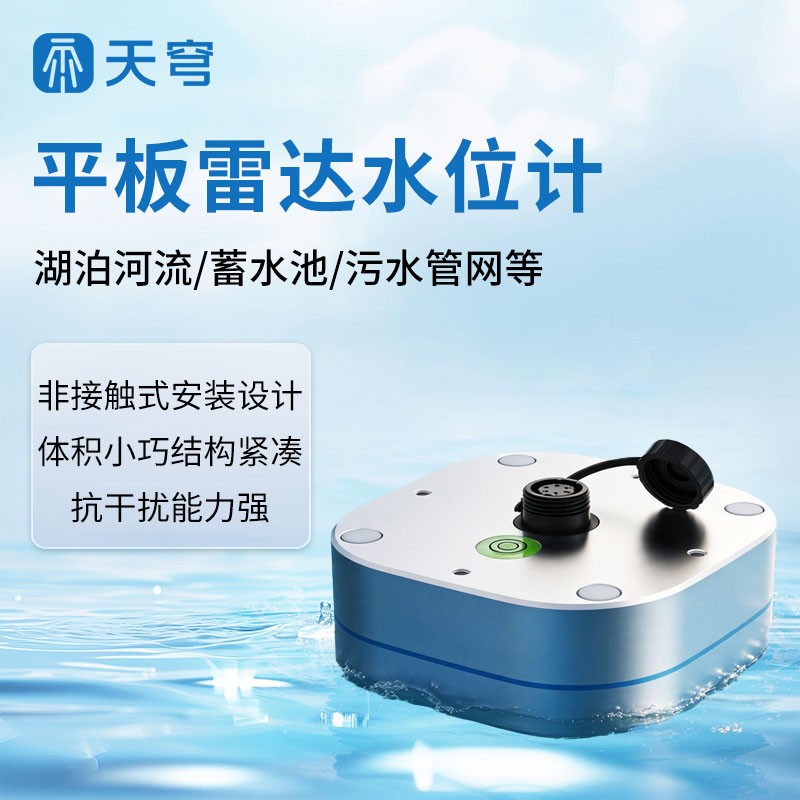

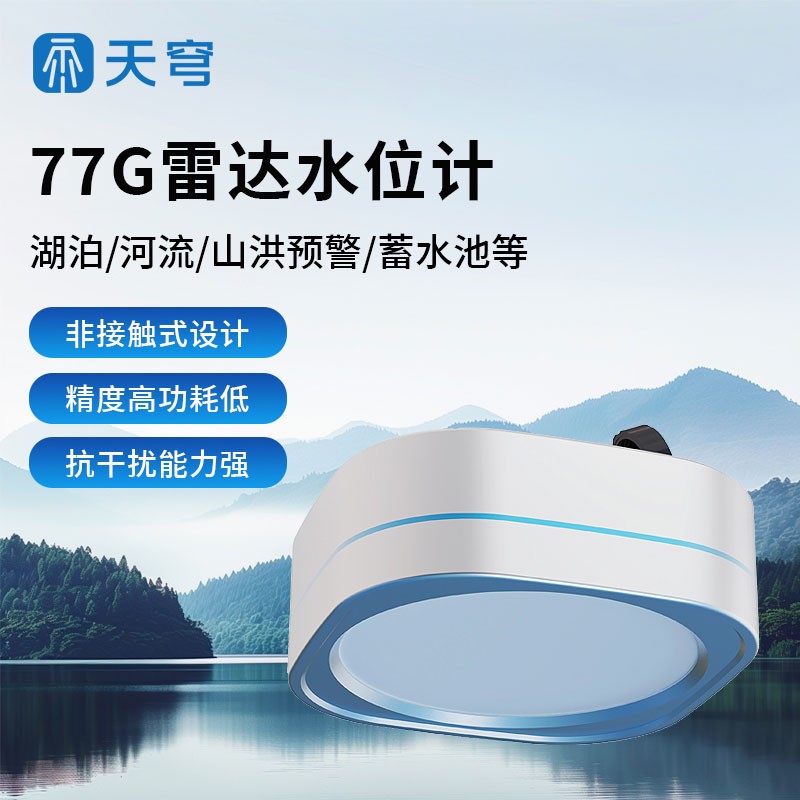

平板雷达水位计
【产品简介】1、平板雷达水位计产品概述平板雷达水位计是专门针对水位测距设计的，该模块采用FMCW模式，非接触式安装设计，体积小巧，结构紧凑。精度高，功耗低，抗干扰能力强，适用于湖泊河流、山洪预···
- 型号
- TQ-LD1
- 品牌
- 天穹
- 价格
- 电议优惠
- 产品简介
- 产品详情
- 相关产品

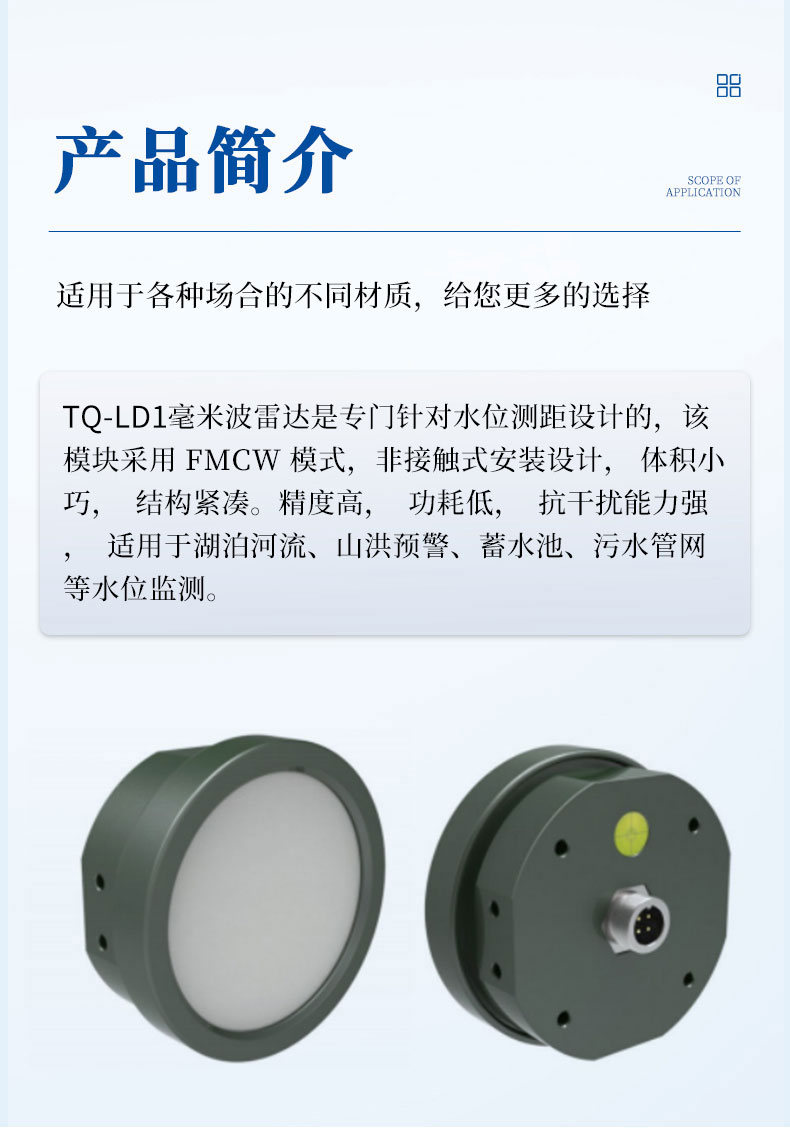

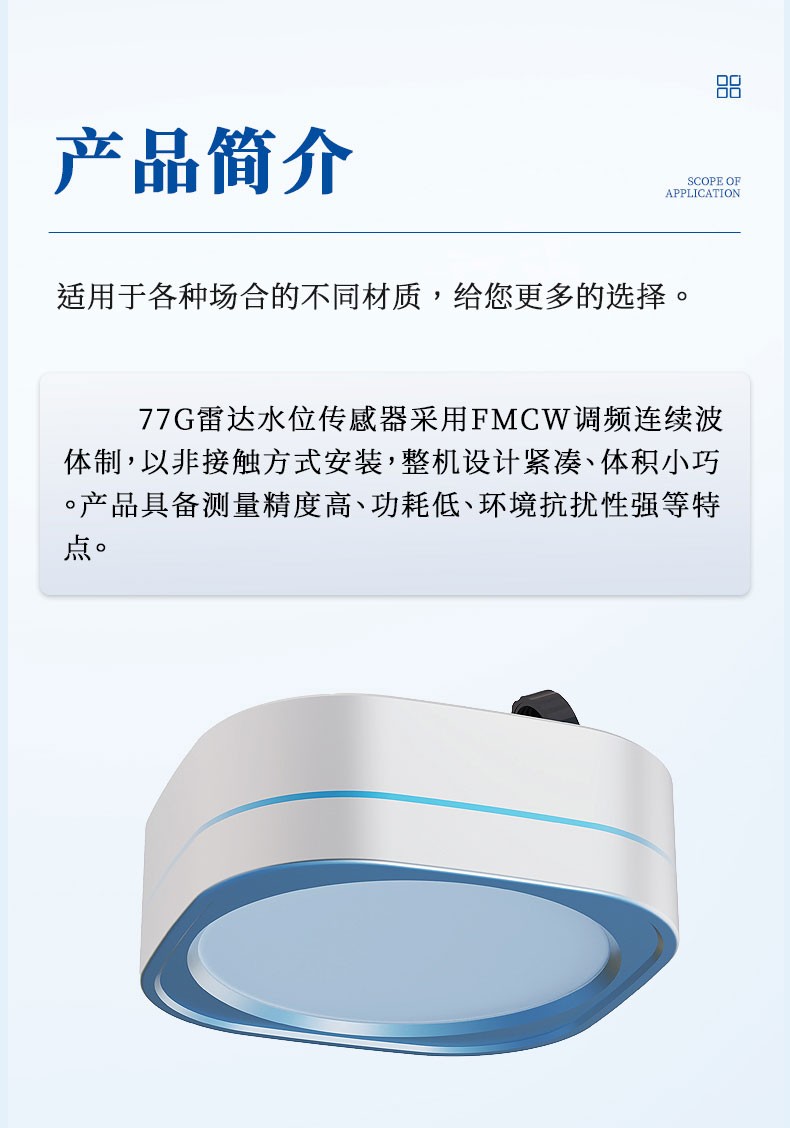

1、平板雷达水位计产品概述

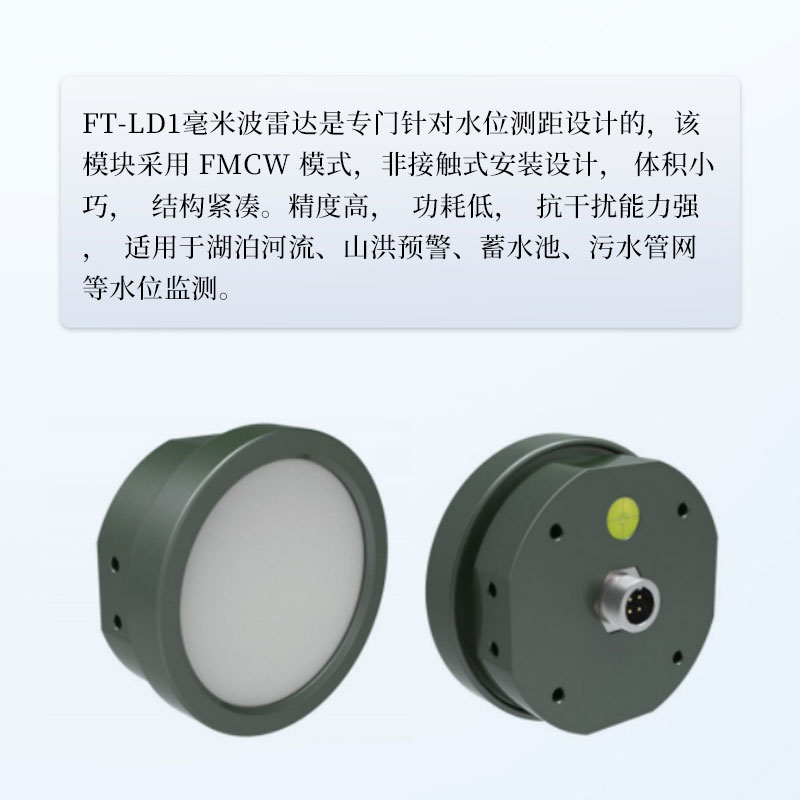

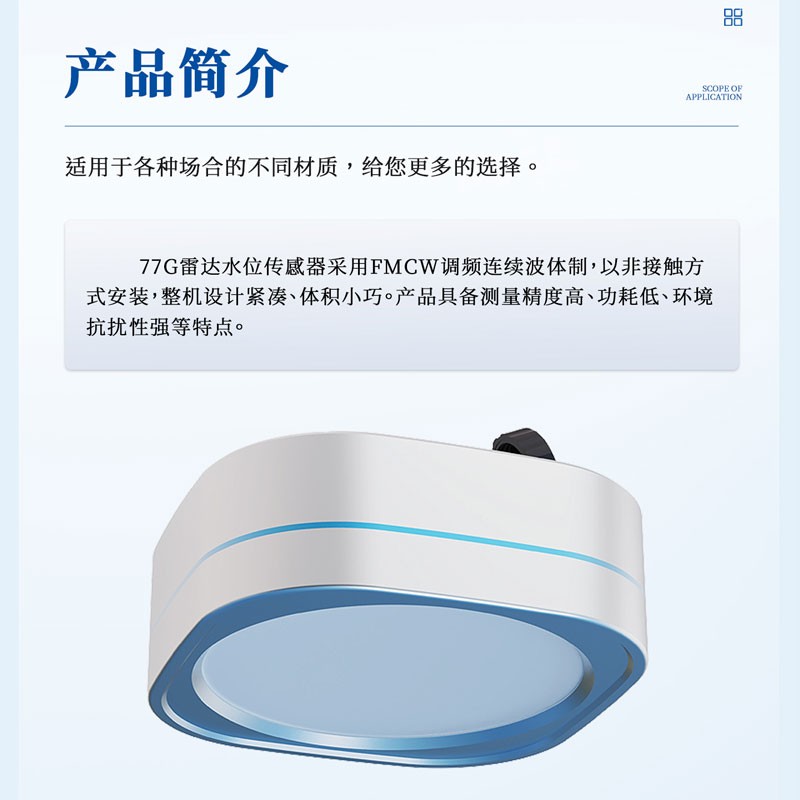

平板雷达水位计是专门针对水位测距设计的，该模块采用FMCW模式，非接触式安装设计，体积小巧，结构紧凑。精度高，功耗低，抗干扰能力强，适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。

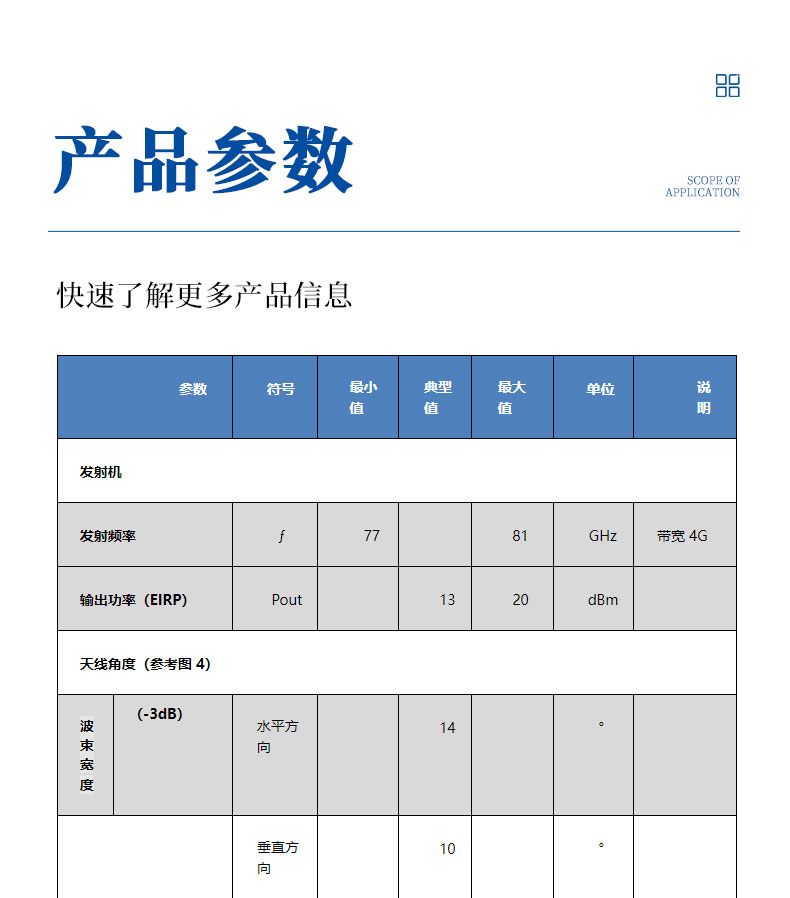

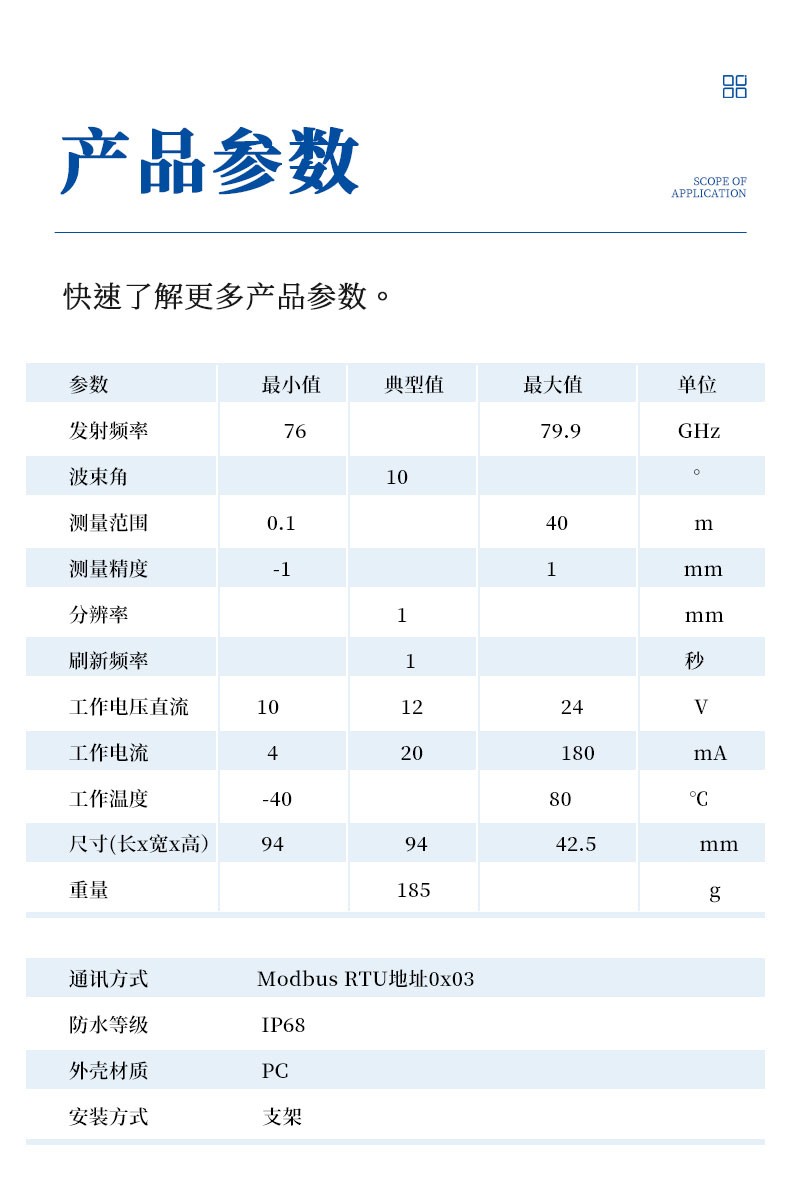

2、平板雷达水位计产品主要参数指标
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 | |
| 发射机 | |||||||
| 发射频率 | ƒ | 77 | 81 | GHz | 带宽4G | ||
| 输出功率（EIRP） | Pout | 13 | 20 | dBm | |||
| 天线角度（参考图4） | |||||||
| 波束宽度 | （-3dB） | 水平方向 | 14 | ° | |||
| 垂直方向 | 10 | ° | |||||

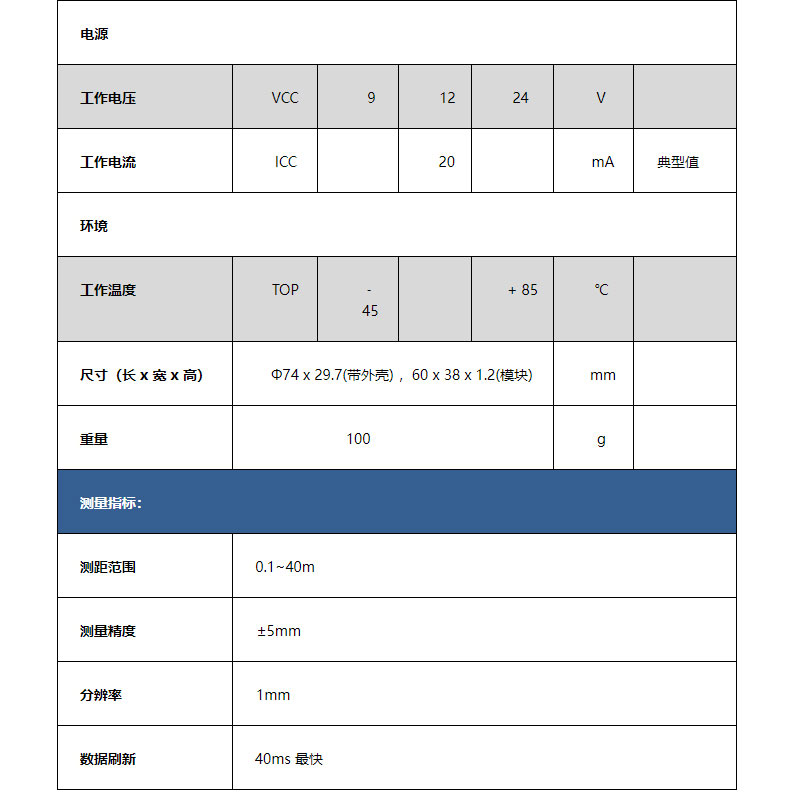

| 电源 | |||||||
| 工作电压 | VCC | 9 | 12 | 24 | V | ||
| 工作电流 | ICC | 20 | mA | 典型值 | |||
| 环境 | |||||||
| 工作温度 | TOP | ﹣45 | +85 | ℃ | |||
| 尺寸（长x宽x高） | Φ74x29.7(带外壳)，60x38x1.2(模块) | mm | |||||
| 重量 | 100 | g | |||||
| 测量指标： | |||||||
| 测距范围 | 0.1~40m | ||||||
| 测量精度 | ±5mm | ||||||
| 分辨率 | 1mm | ||||||
| 数据刷新 | 40ms最快 | ||||||

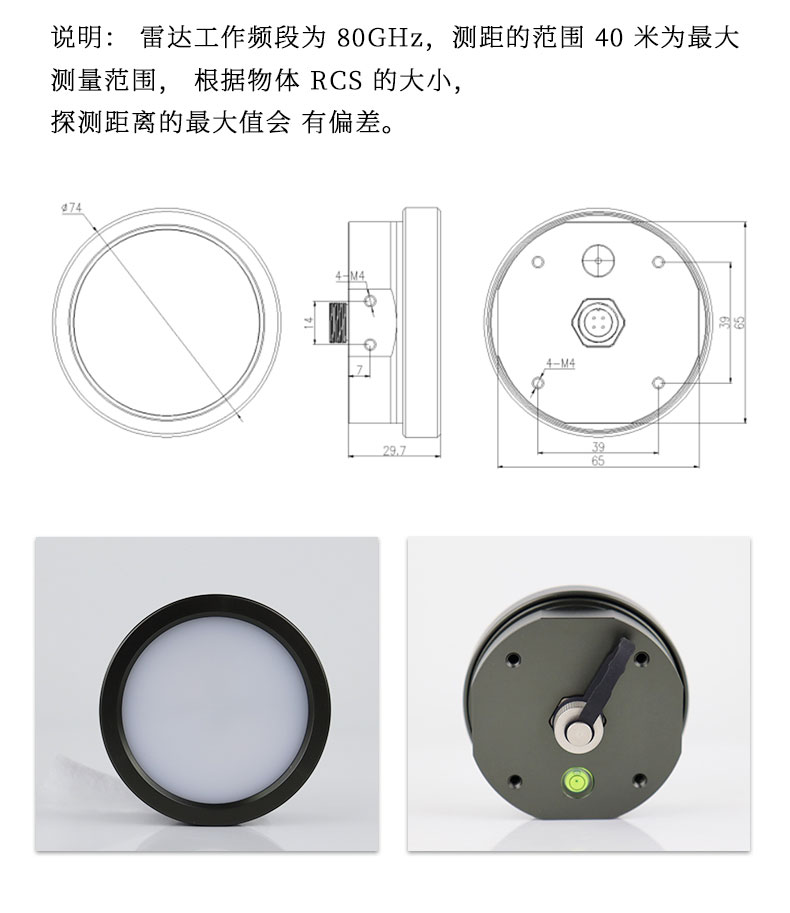

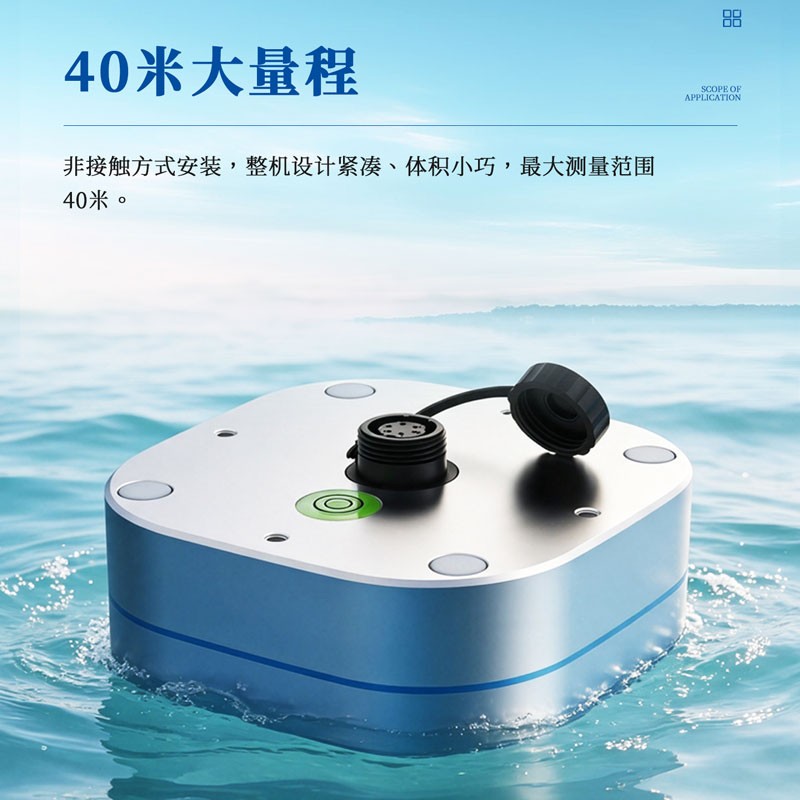

说明：雷达工作频段为80GHz，测距的范围40米为最大测量范围，根据物体
RCS的大小，探测距离的最大值会有偏差。

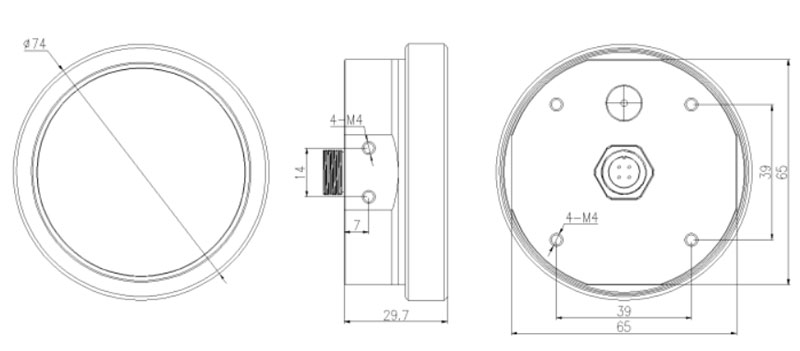

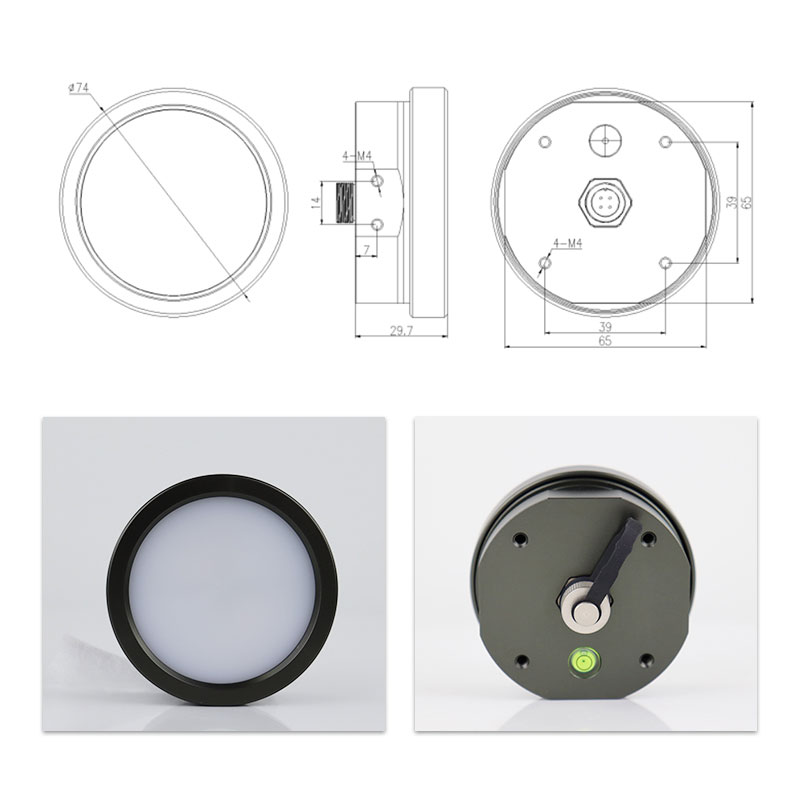

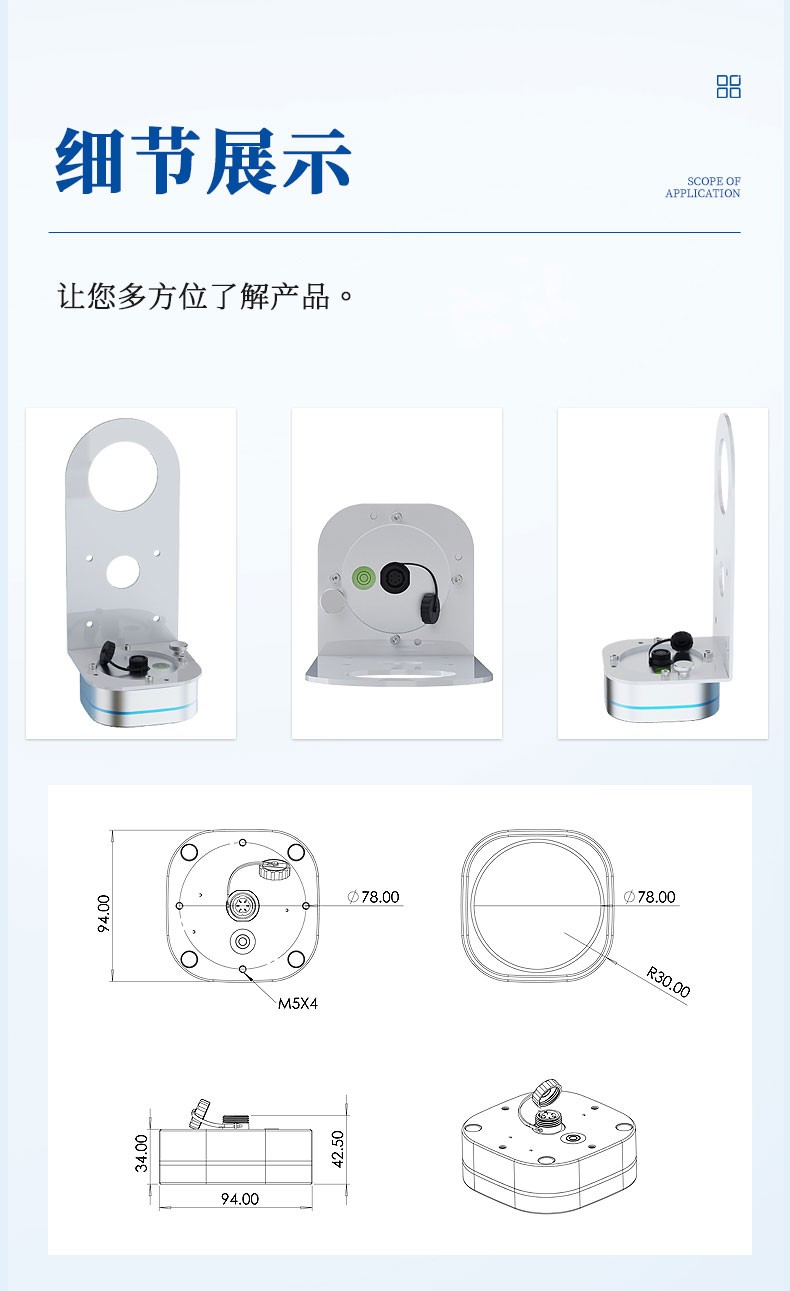

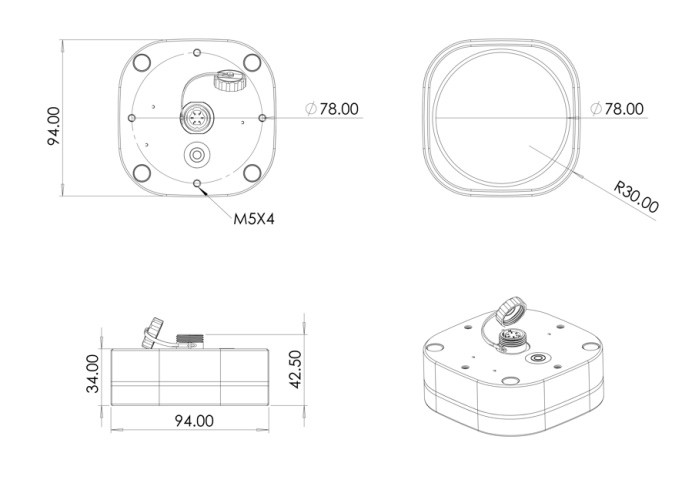

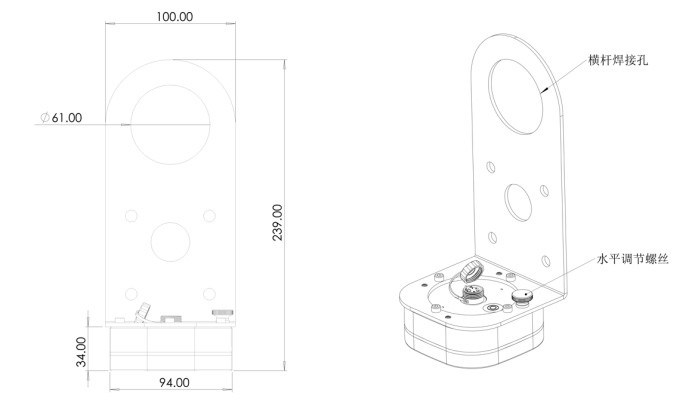

3、平板雷达水位计产品尺寸
