市电款取水水质监测微系统

【产品简介】一、市电款取水水质监测微系统产品介绍1.概述市电款取水水质监测微系统是基于物联网技术的水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电···

一、市电款取水水质监测微系统产品介绍

1.概述

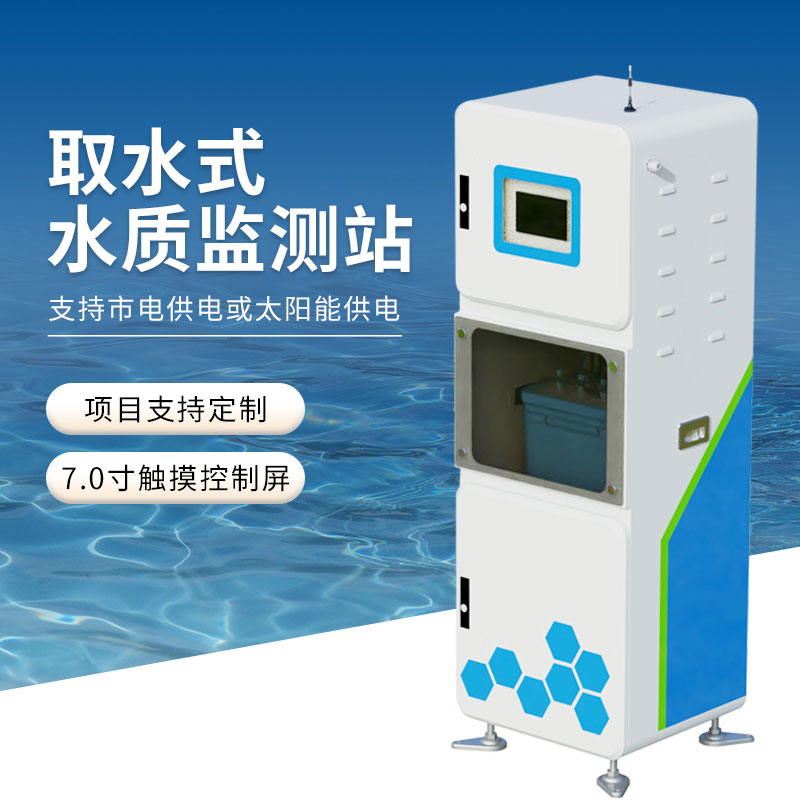

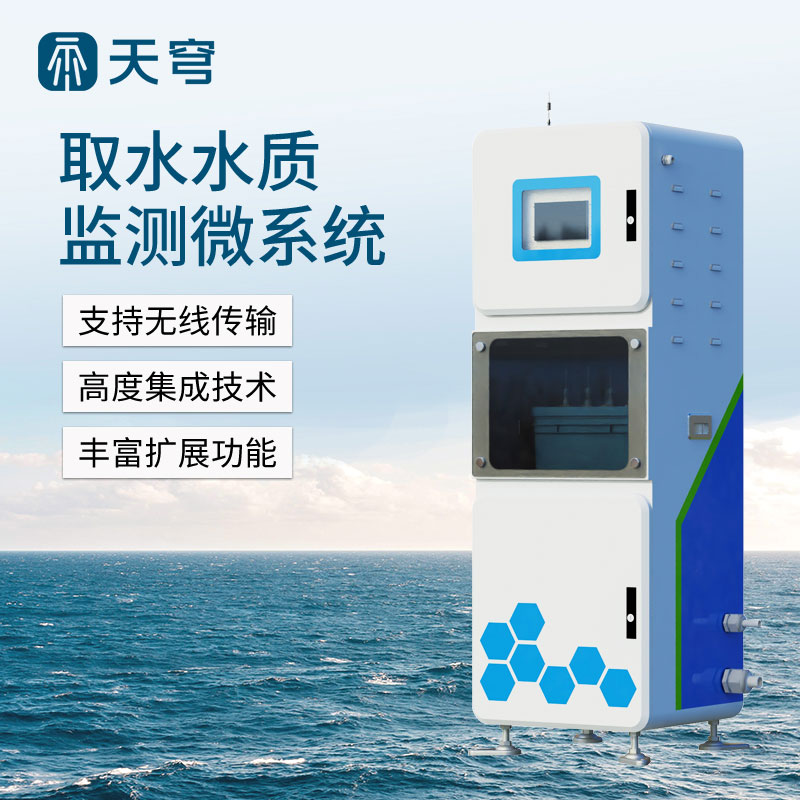

市电款取水水质监测微系统是基于物联网技术的水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

2.产品定位

市电款取水水质监测微系统具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物等。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。

市电款取水水质监测微系统可广泛用于河流、城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。

3.功能与特点

GPRS联网4G

支持扩展RJ45联网

支持扩展传感器远传

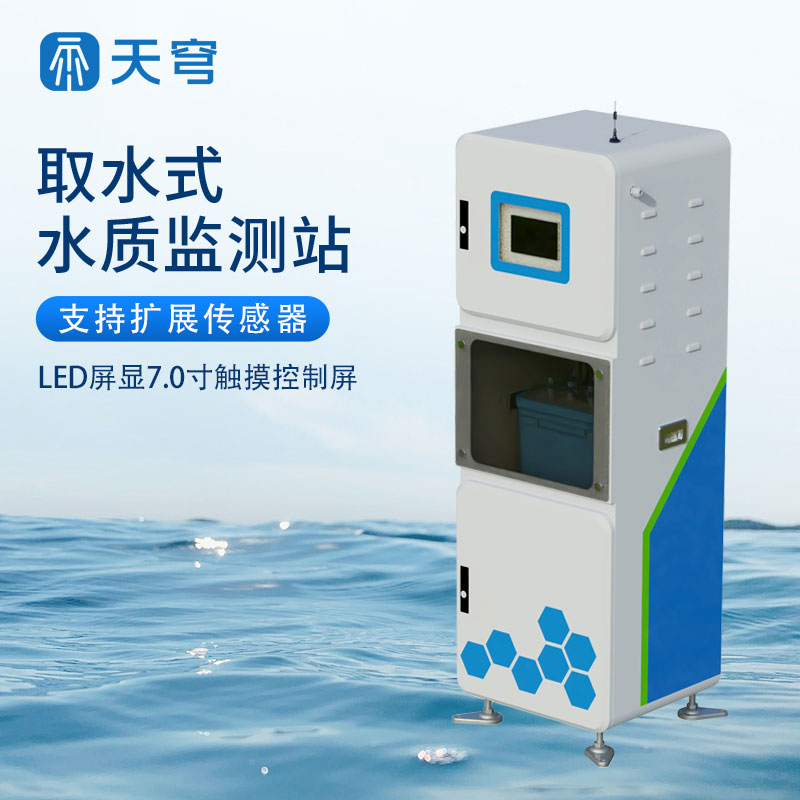

支持LED屏显示7.0寸触摸控制屏

支持扩展安卓屏显示、存储

扩展安卓屏支持2G数据存储、U盘数据导出

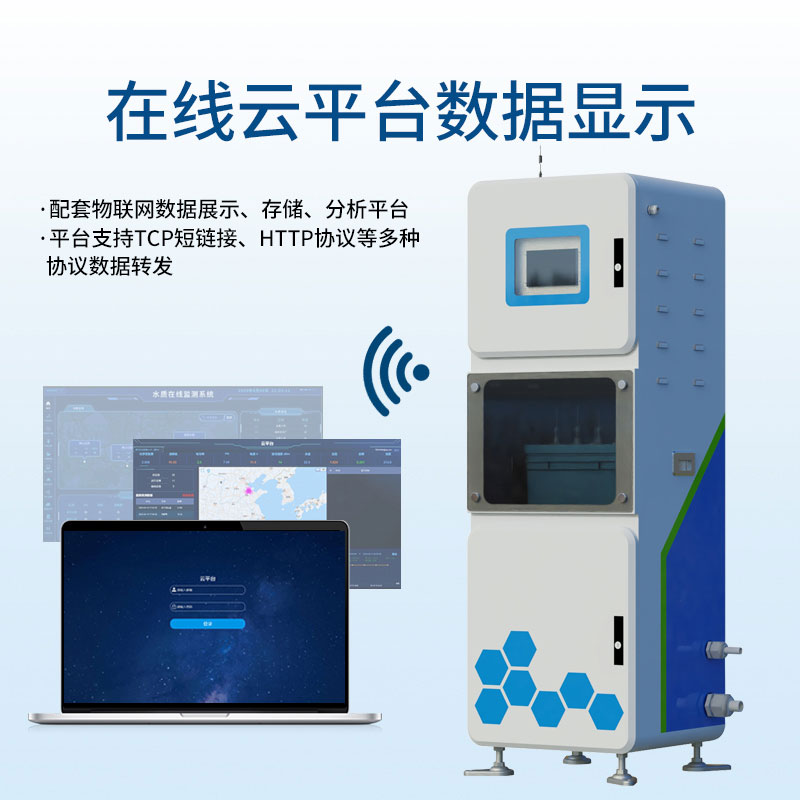

配套物联网数据展示、存储、分析平台

平台支持TCP短链接、HTTP协议等多种协议数据转发

二、市电款取水水质监测微系统系统组成

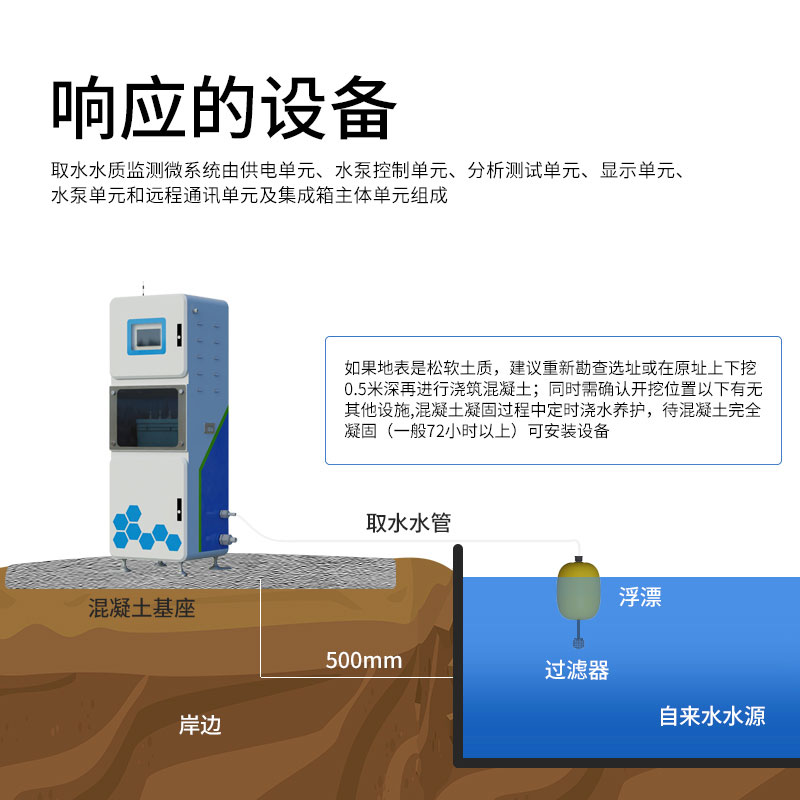

供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

1.供电单元

电源AC220V。

2.水泵控制单元

智能型自吸泵最高扬程:25m开口流量:1.8m3/h

3.分析测试单元

分析测试单元，主要由pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

序号	名称	测量范围	测量原理	测量精度	是否标配	备注
1	温度	0~85℃	高精度数字传感器	±0.1℃
2	pH	0~14（ph）	电化学（盐桥）	±0.1PH		±0.1℃
3	ORP	-1500mv~1500mv	电化学（盐桥）	±6mv
4	电导率	0~10000uS/cm	接触式电极法	±1.5%
5	浊度	0~1000NTU	散射光法	±1%		±0.3℃
6	溶解氧	0~20mg/L	荧光寿命法	±2%		±0.3℃
7	氨氮	0~1000mg/l	离子选择电极法	读数的10%,±0.5℃		氨氮pH一体
7	pH	0~14（ph）	电化学（盐桥）	±0.1PH,±0.1℃		氨氮pH一体
8	cod	0~1000mg/L	UV254吸收法	±5%，±0.3℃		cod浊度一体；带有自动清洁器，可防止生物附着，避免光窗污染，以保证长期监测依然具有稳定性；可设置自动清洁时间及清洁次数，功耗0.7W
8	浊度	0~400NTU	散射光法	±1%，±0.3℃
9	悬浮物	0~2000mg/L	散射光法	±5%（取决于污泥同质性）
10	叶绿素	0~400ug/L	荧光法	R2>0.999		带有自动清洁器，可防止生物附着，避免光窗污染，以保证长期监测依然具有稳定性；可设置自动清洁时间及清洁次数，功耗0.7W

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,以上水质传感器工作环境0-50℃，<0.3Mpa

4.显示单元

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

安卓版本：4.4.2CPU：四核Cortex™-A7RAM/ROM：512M/4G屏幕：7寸电容触屏供电：12V/1A支持U盘扩展，支持内存卡扩展

5.设备箱主体单元
