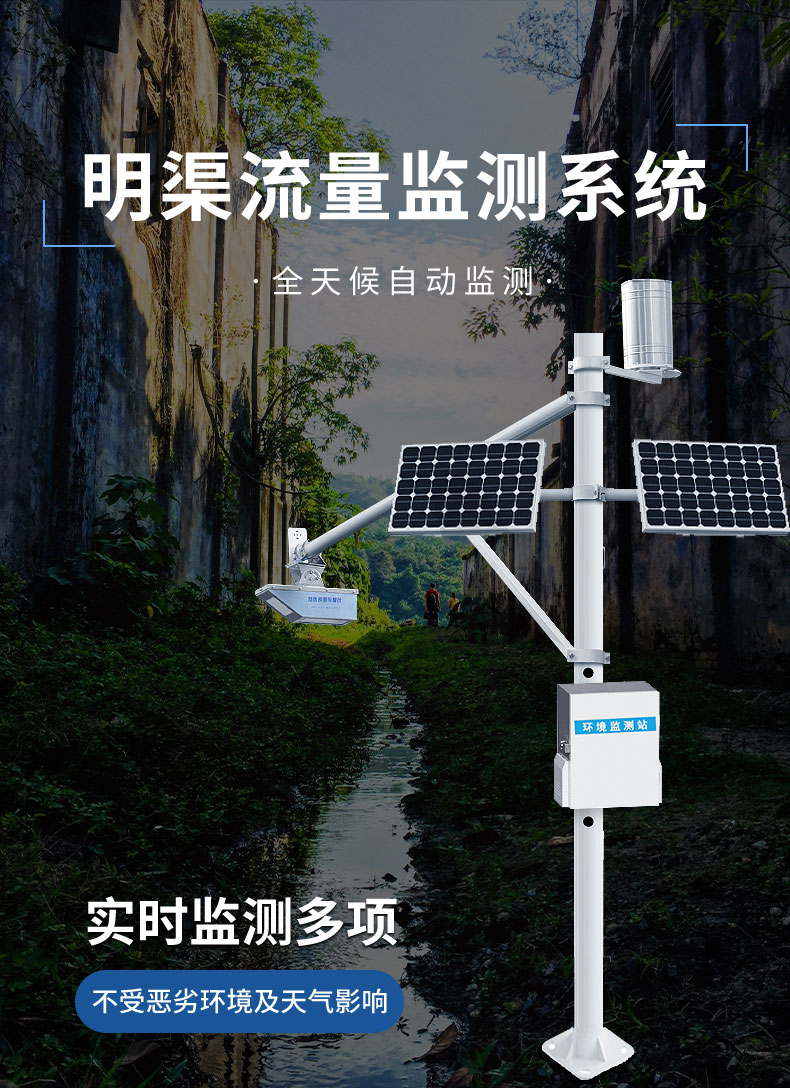

雷达明渠流量监测站

一、雷达明渠流量监测站产品简介

ML3雷达波定点在线测流是一种全自动流量遥测系统，可以全程监测明渠水流量过程。该测流系统不受温度、湿度、降雨、水深、浑水、水面漂浮物影响，非常适合灌区、河道等明渠渠道水情下的流量测验。

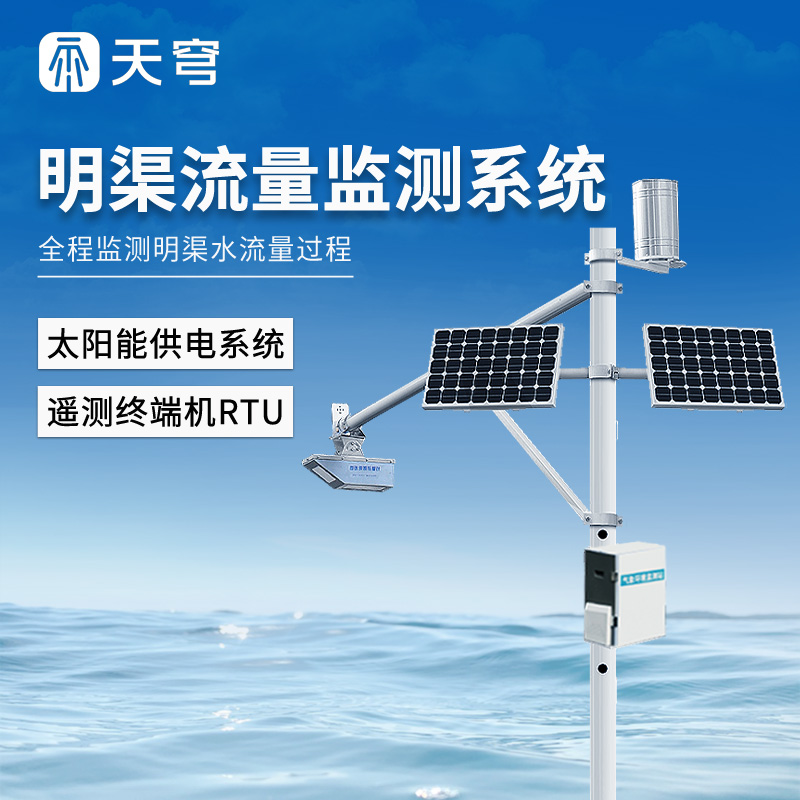

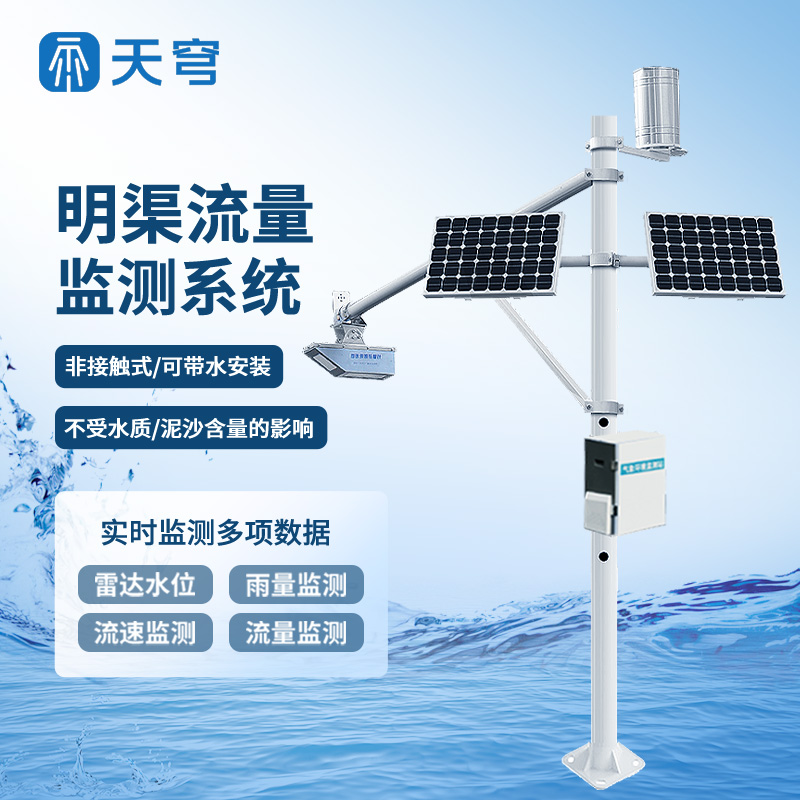

二、雷达明渠流量监测站组成部分

主要组成设备

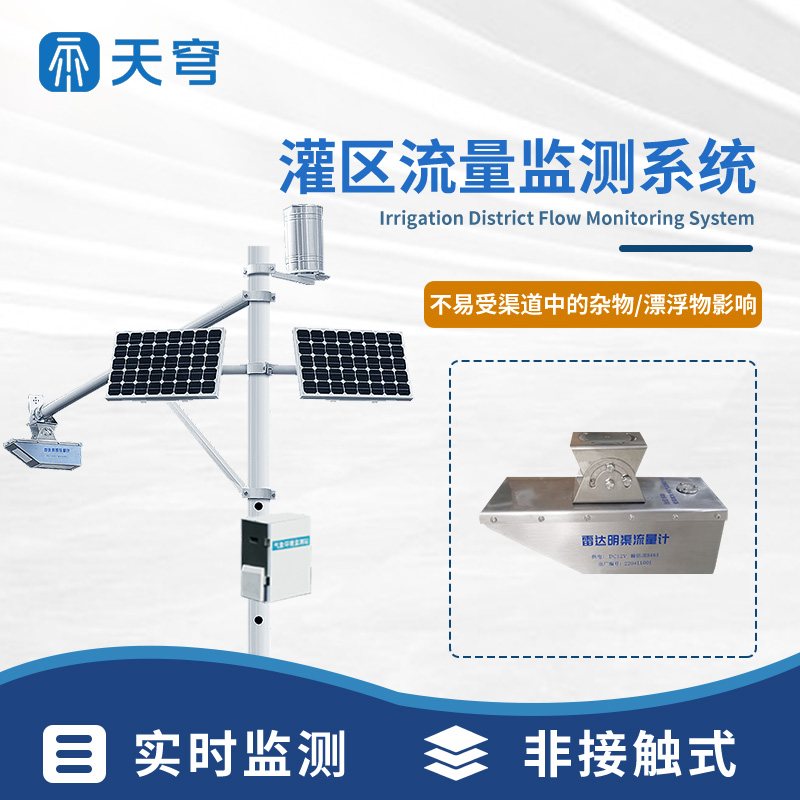

（1）雷达水位表面流速流量三合一；

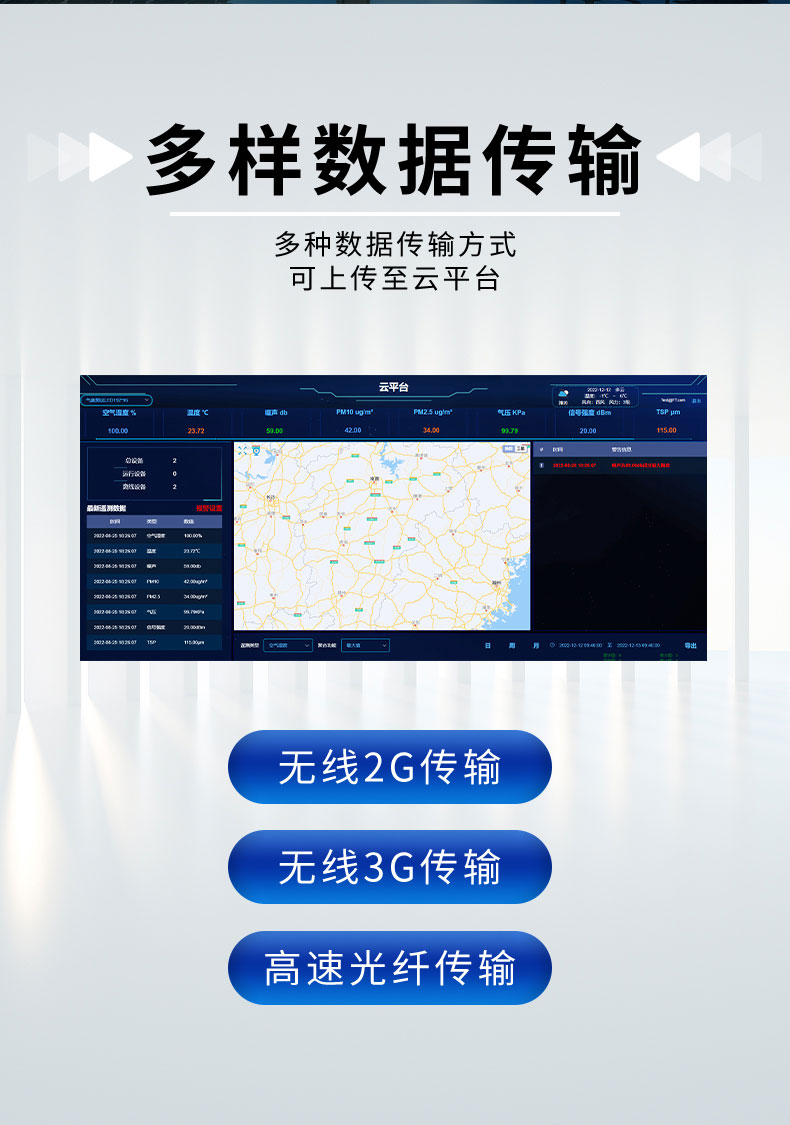

（2）遥测终端机RTU；

（3）太阳能供电系统；

（4）立杆与支架；

（5）避雷接地。

三、雷达明渠流量监测站工作原理

雷达表面流速仪是基于脉冲雷达技术原理测量河渠水体表面流速，同时与雷达水位传感器配合使用，安装在河道、灌区等明渠渠道的规则型断面处，计算流量，即：在规则断面处，测量出水流通过该断面的速度，同时测量出水体的深度，通过数学几何原理计算出通过该断面的水流流量。

四、雷达明渠流量监测站测流站特性

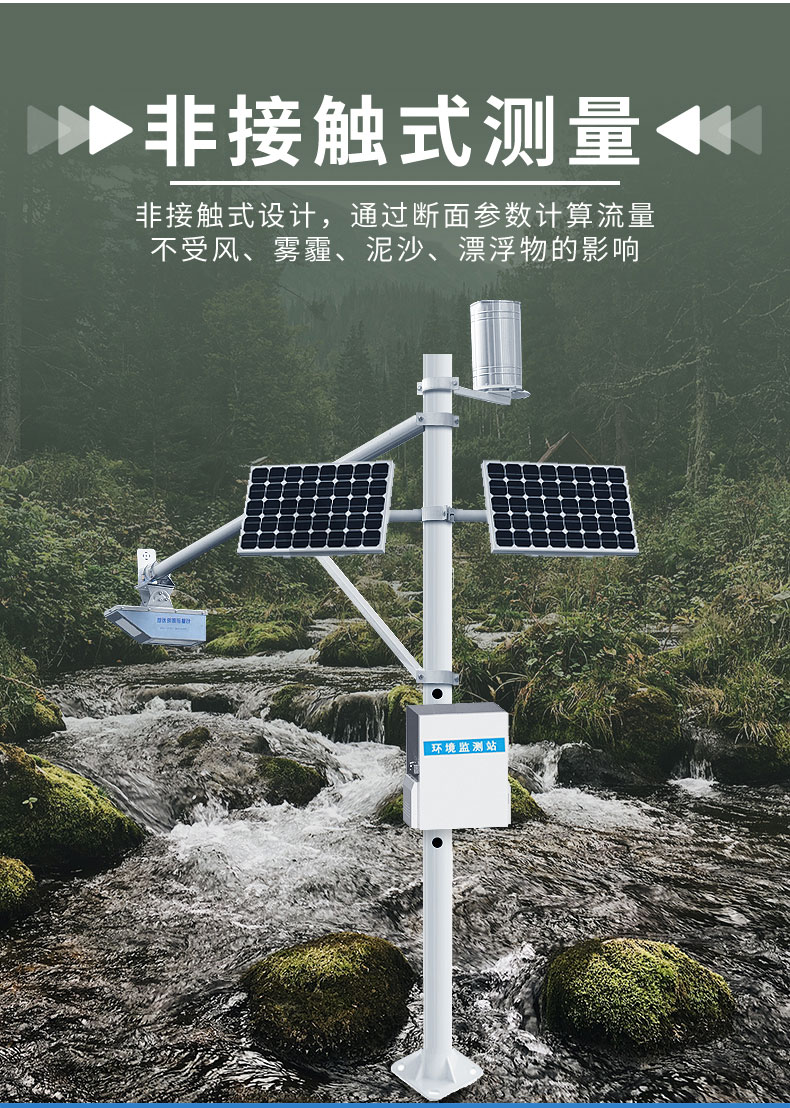

雷达明渠流量监测站的主要特性是采用非接触式方式测流，其主要有一套雷达水位流速流量三合一传感器组成，通过立杆架设方式悬空于渠道上方，通过对规则断面的水位深度及瞬时表面流速的测量，计算出此一时刻通过该断面的流量。主要特性如下：

（1）优势

采用非接触式，可带水安装，不受渠道水流、积水限制；

无阻水现象；

不易受渠道中的杂物、漂浮物影响；

不受水质、泥沙含量的影响；

适用于流速较快、流量较大的渠道。

（2）干扰因素

风速的影响：风速容易造成水面的波动，产生误报误测现象；

流速较慢：当水面流速较慢时候，测量误差增大；

风沙天气：风沙天气对雷达波的信号强度影响较大，致使测量误差较大；

强降雨天气：遇到强降雨的天气，雷达波容易受雨强影响，致使测量误差较大。

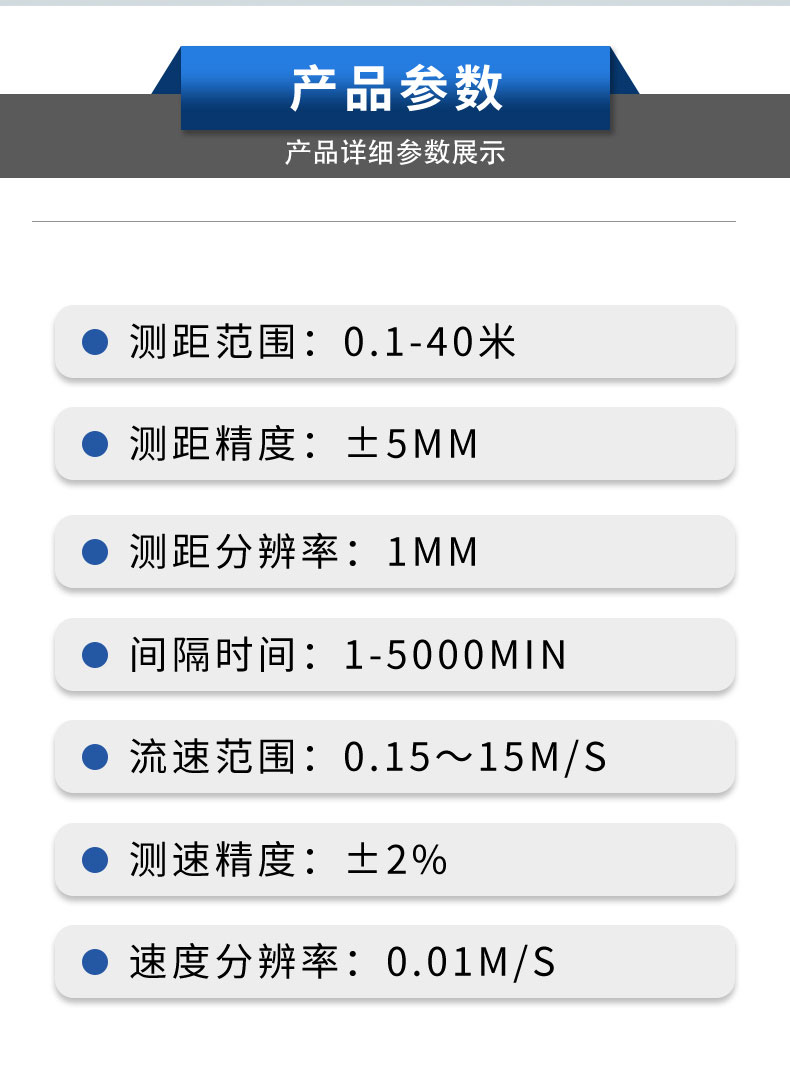

五、雷达明渠流量监测站技术参数

水位测量

测距范围：0.1-40米

测距精度：±5mm

测距分辨率：1mm

间隔时间：1-5000min

流速测量

测距范围：0.15～15m/s

测速精度：±2%

速度分辨率：0.01m/s

流量测量

流量=平均流速x过流断面面积x修正系数

平均流速由流速计采集流体表面流速，并经过模型计算得到

过流断面面积由水位计测得的水位以及断面信息算出

雨量监测

测量范围：雨强0～4mm/min

测量精度：±0.2mm

分辨率：0.2mm

承雨口径：φ200mm

供电方式：太阳能电池板+蓄电池组合供电

太阳能功率：100W（选配）

蓄电池参数：DC3.7V 10Ah

支架高度：立杆3米横臂3米

工作环境：-45℃～85℃（不结冰状态）
