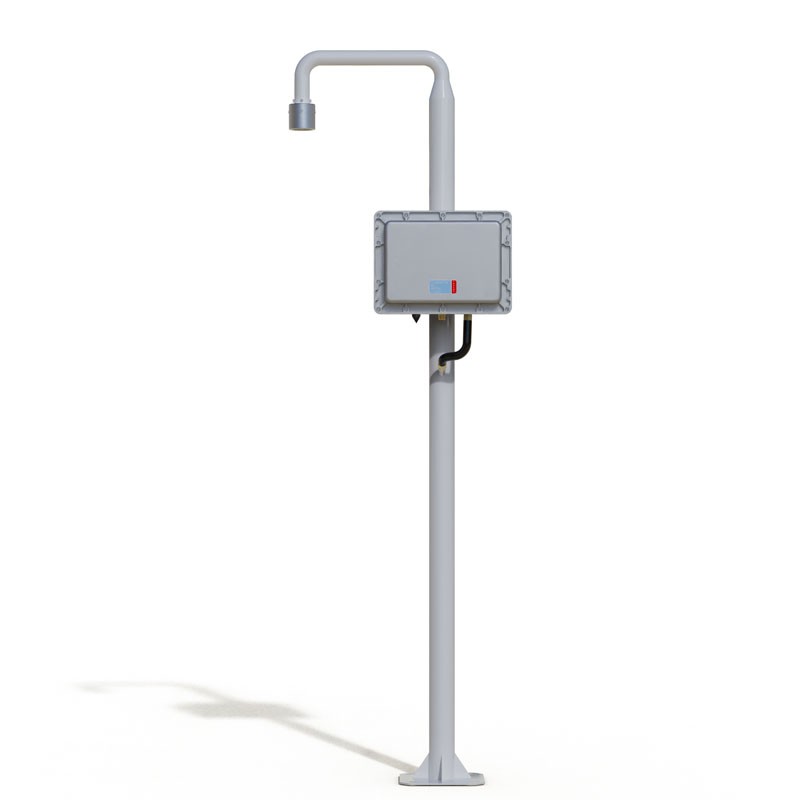

防爆款雷电预警系统

一、防爆款雷电预警系统产品简介

防爆款雷电预警系统以大气电场传感器为核心，实时监测大气电场强度与极性变化，捕捉雷电从形成到临近的全过程；数据经RS-485或4G-CAT1三网GPRS上传云平台，并按等级驱动室内声光报警器输出3级预警，为人员撤离与暂停户外作业争取前置时间。适用于气象台站、石油化工、油库气站、通信基站、电力设施、高层建筑、机场、景区矿区等场所。本机型已取得防爆合格证，防爆标志Ex ib IIC T6 Gb，可用于1区、2区爆炸性气体环境场所。

二、防爆款雷电预警系统产品构成

1.雷电预警探头（大气电场传感器）

2.数据处理主机（采集器）

3.市电供电系统

4.声光报警器（3级，室内）

5.云端数据查询与实时显示

三、防爆款雷电预警系统产品特点

1.★本质安全型设计，防爆标志Ex ib IIC T6 Gb，适用于1区、2区爆炸性气体环境。

2.4G-CAT1三网GPRS通讯，现场无需布设专用通讯线缆。

3.配套市电供电系统，有市电就可以建站。

4.声光报警器3级联动，按预警等级指明处置级别。

5.云平台实时查看与历史数据导出，便于复盘上报。

四、防爆款雷电预警系统技术参数

配用要求：产品使用时，应使用符合本安参数要求的获证本安电源或安全栅。

五、防爆款雷电预警系统安装注意事项

1.大气电场传感器探头向下安装，底部不得有异物遮挡。

2.本产品属精密仪器，应避免摔落、冲击；避免高温，注意防水、防结冰。

3.开箱后的仪器应存放于干燥、通风、无腐蚀性气体的场所，搬运时小心轻放。

4.设备及电源浪涌保护器均应有良好接地。

5.在爆炸性气体环境中部署时，作为本质安全型设备，必须配用符合本安参数要求的获证本安电源或安全栅，并由具备资质的人员施工。

六、防爆款雷电预警系统安装步骤

1.开箱对照「发货清单」检验配件是否齐全，保管包装材料以备二次转运。

2.基础处理：硬化地面厚度不低于15cm，膨胀螺栓孔径20mm、间距18.5cm正方形，采用地笼或膨胀螺丝方式固定支架。

3.将大气电场传感器探头向下安装于支架，线缆从支架内引入设备箱。

4.探头信号线接入主机箱内标注「传感器」字样的RS-485接口。

5.太阳能板固定于支架，太阳能线与电池按颜色接入光伏控制器。

6.设备箱内接入一路AC220市电及一路至三色警灯控制箱的通讯线。

7.室内安装三色声光报警控制箱，接好DC电源接口与蓝色信号接口（凹凸槽对齐）。

8.凭设备箱上的设备编号联系售后服务开通云平台账号，电脑端登录平台查看数据。
