孔隙水压力计

孔隙水压力计功能概述：

孔隙水压力是指“地下水或岩体内部孔隙中的水”在静态或动态条件下所产生的压力，根据土体的有效应力原理，当孔隙水压力增大时，会降低“土体的有效应力”进而影响土体强度和稳定性，增加土体滑坡等地质灾害风险。因此孔隙水压力“在施工过程中的的变化情况”可作为施工控制的依据，其“分布状态”可作为区域稳定分析计算的依据。

孔隙水压力计通过实时监测指定区域“孔隙水压力”的数据变化，可实时掌握该区域的“土体或岩体的力学状态变化”，从而科学的“预测岩体滑坡风险、评估地基稳定性、控制施工安全”，在岩土工程、水利工程、地质灾害防治等领域具有重要的理论和实践意义。

孔隙水压力计通过“长期埋没于水工结构物、其他混凝土结构物土体内”或“嵌入安装在测压管、钻孔、堤坝管道及其他压力容器中”，测量结构物、土体内部的孔隙水压力，适用于“大坝、隧道、路基、边坡等工程中的渗流、浸润线、水库水位”等孔隙水压力的测量；

孔隙水压力计整机结构：

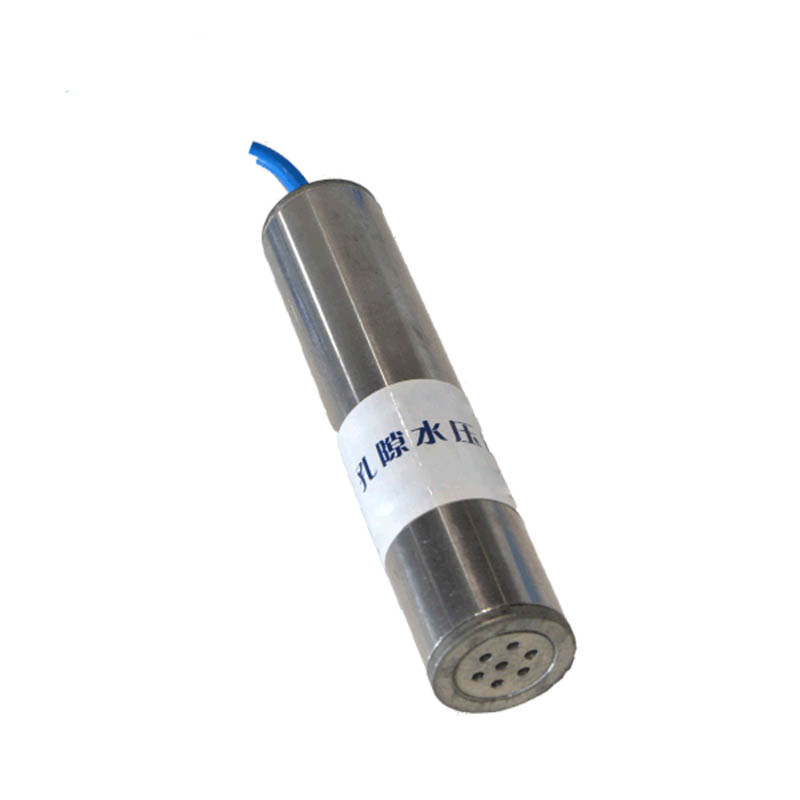

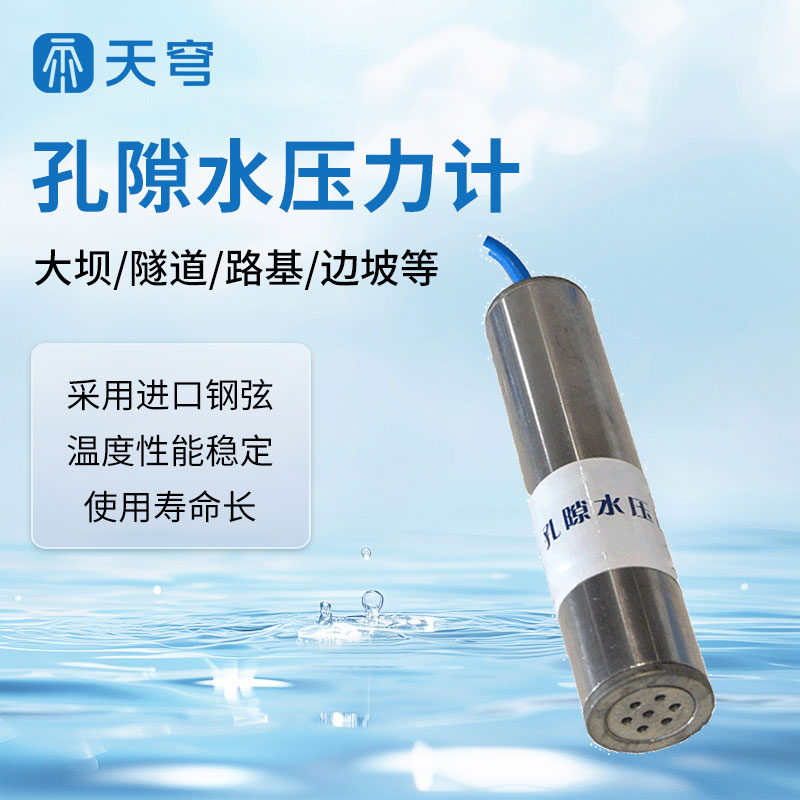

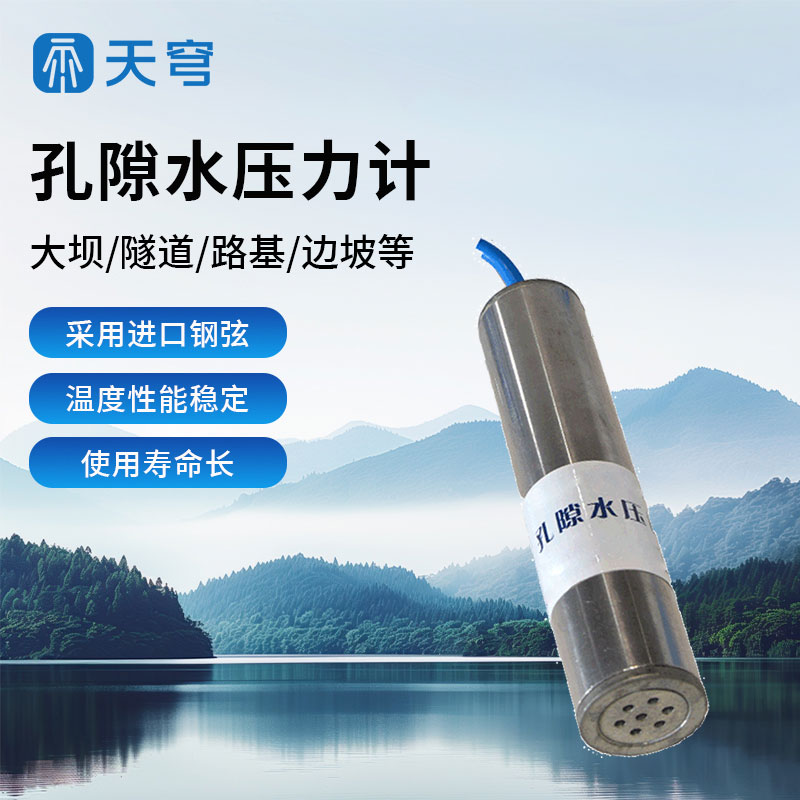

硅压阻式渗压计由“内置导气管的通讯电缆、抗压接头、304不锈钢壳体（内置扩散硅敏感元件及变送电路）、前端防护帽”等核心部件组成。

孔隙水压力计工作原理：

硅压阻式渗压计采用扩散硅敏感元件测定水压，同时测压腔室通过导气管线与大气保持相通，实时进行压力补偿，消除了大气压力变化对水压测量测量原理结果的影响，最终精确计算出土体内部孔隙水压力值。

安装方式：支持“测压管安装”方式。

导气管长度：默认5m导气管，可根据客户实际需求定制长度。

供电方式：12-30VDC；

平均功耗：

静态功耗：0.88W；

瞬时最大功耗：1.68W。

通讯接口：支持RS485、4G两种通讯接口；

探头材质：304不锈钢；

防护等级：传感器部分IP68；

外径尺寸：φ26.8mm；

测量范围：0~1000KPa（可选）；

典型精度：0.5级精度（默认）；

过载能力：<1.5倍量程

工作环境：-10~50℃，对不锈钢无腐蚀的测量环境；

温度漂移：0.03%FS/℃

孔隙水压力计安装注意事项：

变送器可垂直、倾斜或水平安装在罐体、槽内，应确保避免泥沙等杂质埋没或堵塞变送器探头部分。

在介质波动较大时，应采取措施固定变送器探头部分，如给变送器加配重等。

导气电缆有关键的大气补偿作用，安装时应避免对导气电缆锁定太紧或过于锐角弯折，以防止导气管不通，导气管出气口应朝下，防止雨水堵塞，在使用过程中应杜绝磨损、刺破、划伤导线，若出现此类问题造成设备故障，需返回我司维修处理，费用自行承担。

本产品属精密仪器，禁止随意拆卸，严防碰撞，跌落，严禁以尖锐物体或其他异物触碰传感器膜片，从而造成芯体损坏。
